一、概述
FA型高效全自動凈水器裝置是由本公司研制的系列新產品，該系列凈水器裝置集絮凝、沉淀、排污、反沖、集水過濾等工藝中的精華之大成，無需人員操作而能達到單體全自動運行的系列凈水裝置，是實現水廠自動化管理的重要單元，再配以本廠生產的ZJ型自動加藥裝置及消毒設備，即可成為一個具有全套功能的凈水站(廠)。
本系列凈水器裝置，不僅適用范圍廣，處理效果好，出水水質優良，而且自耗水量少，動力消耗省，占地面積小，節水、節電、節人工，可省去輔助機泵及設施的新型節能新產品。
二、適用范圍
1、適用于水濁度小于500NTU的各類江、河、湖、水庫等為水源的農村、城鎮、工礦企業的水廠，作為主要的凈水處理裝置。
2、對高純水、飲料工業用水、鍋爐用水等作前置水處理的預處理設備。
3、用于各類工業循環水系統，可有效而大幅度地提高循環用水水質。
4、用于中水道系統，以污水廠出水為水源，作凈水回用水的處理設備。
三、主要特點
1、除了對一級泵房及加藥系統的管理外，凈水裝置本身從反應、絮凝、沉淀、集泥、排泥、集水、配水、過濾、反沖、排污等一系列運行程序，達到了自動運行的要求，值班人員只要定時作水質監視測定工作外，無需對凈水器 裝置操作管理。
2、高濃度的絮凝層，能使原水中的雜質顆粒，在其間得到充分的碰撞接觸，吸附的機率，因而能適應各種原水的水溫和濁度，雜質顆粒去除率高。在一定使用條件時，還具有除藻功能。
3、迅捷的泥渣濃縮室及可調式自動排泥系統，能保證多余的泥渣雜質及時排除，從而保證穩定的雜質顆粒去除率。
4、高效的絮凝及沉淀效果，使沉淀出水水質一直保持良好狀態。
5、集水系統及較低的集水水頭，使集水更均勻有效，不僅提高了體積利用系數，因其集水水頭極小，累積的省電效果可觀。
6、凈水系統自動化，既保證了凈水系統的高效過濾，(在原水濁度小于500mNTU，濾后水濁度可保持在3ntu)又能自動反沖洗，無需另設反沖洗水泵或空壓機等電器設備，可節省大量的基建投資及日常運行、維修、保養費用。
7、自耗水率低約在<15％左右，對節省有限的水資源起著積極的作用。
8、占地面積小，與一般凈水構筑物相比，可節省占地<50％以上，高度在4.35米左右，室內外均可安置。
9、便于擴建、改造、再用，便于搬遷或易地再用。

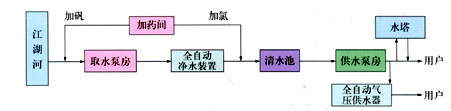

四、工藝流程圖
上述構筑物可根據具體情況后合并建造，在無水塔的情況下，可采用本公司生產的全自動氣壓供水器，輔助設備有JY型加藥裝置及消毒設備均有本公司提供。
五、設計參數
1、適用原水濁度：≤500NTU
2、適用原水溫度：常溫
3、凈水出水濁度：≤3NTU
4、沉淀區設計表面負荷：5～7M3/H?M2
5、過濾區設計濾速：8～10M/H
6、濾池沖洗強度：12～14L／S?M2
7、沖洗歷時：t=4～6mim(可調)
8、總停留時間：T總=40～45mim
9、進水壓力：≈0.06MPa
六、安裝和維修
1、FA型高效全自動凈水器裝置為整體凈水單元，置于按設計要求澆搗成的基礎上，接通進水管和出水管，即可投入運行。
2、進水管必須按裝流量計。
3、FA型高效全自動凈水器裝置需引入380V三相電源，為控制全自動所需。
4、FA型高效全自動凈水器裝置一般不需維修、保養、唯每年可檢查濾料一次。如濾料厚度不足時，可用0.50—1.2毫米粒徑的石英砂，補充到所需高度即可。
|
